Алюминиевый профиль для LED: гид Topmet от А до Я

Почему алюминиевый профиль — не деталь

LED-лента без профиля — это высокая температура, точечная картинка света и отделка, которая видимо стареет за первый год. Алюминиевый профиль Topmet решает три задачи сразу: отвод тепла, равномерная диффузия света и чистая архитектурная интеграция. Для проектов в Молдове, где сезонная влажность и перепады температур работают против материалов, профиль европейского качества — это разница между объектом, который хорошо выглядит при сдаче, и объектом, который хорошо выглядит через пять лет.

Четыре семейства Topmet, которые мы используем

Каталог Topmet структурирован по типу монтажа на восемь основных семейств — surface (накладные, более 24 моделей: BEGTON12, LINEA20, NAMI23, PHIL.v2, SMART10/16, SURFACE10/14, UNI12/14, VARIO30 и др.), recessed (встраиваемые, 17 моделей: GROOVE10/14, FLAT8, LINEA-IN20, PHIL recessed, SMART-IN10/16, SLASH8, VARIO30-06/07), corner (угловые, 45°/90° для стыков стена-потолок или между шкафами), plaster-in (под штукатурку, полная интеграция в отделку), tile-in (под плитку, для светящихся швов), special и other, плюс предкомплектованные наборы sets.

В наших проектах в Кишинёве мы практически сужаем выбор до четырёх семейств: surface — когда профиль остаётся видимым как графический элемент (стеллажи, кухни, дрессинги); recessed — для интеграции линий света в гипсокартонный потолок или мебель; plaster-in — когда свет должен появляться из стены без видимого шва; corner — для переходов стена-потолок или подсветки ребра. Tile-in и special закрывают нишевые случаи (мокрые зоны, лестницы с подсветкой, мебель на заказ) — мы их специфицируем точечно, по требованию проекта.

Источник: официальный каталог topmet.com — categories of products

SLICK socket — система защёлкивания рассеивателя

Одно из технических решений, которое мы проверяем на этапе спецификации — совместимость со SLICK socket — системой защёлкивания рассеивателя, разработанной Topmet для ускорения финального этапа монтажа. Рассеиватель заходит в калиброванный паз, делается один клик — и сборка готова, без клея, без риска пятен или волн на световой поверхности.

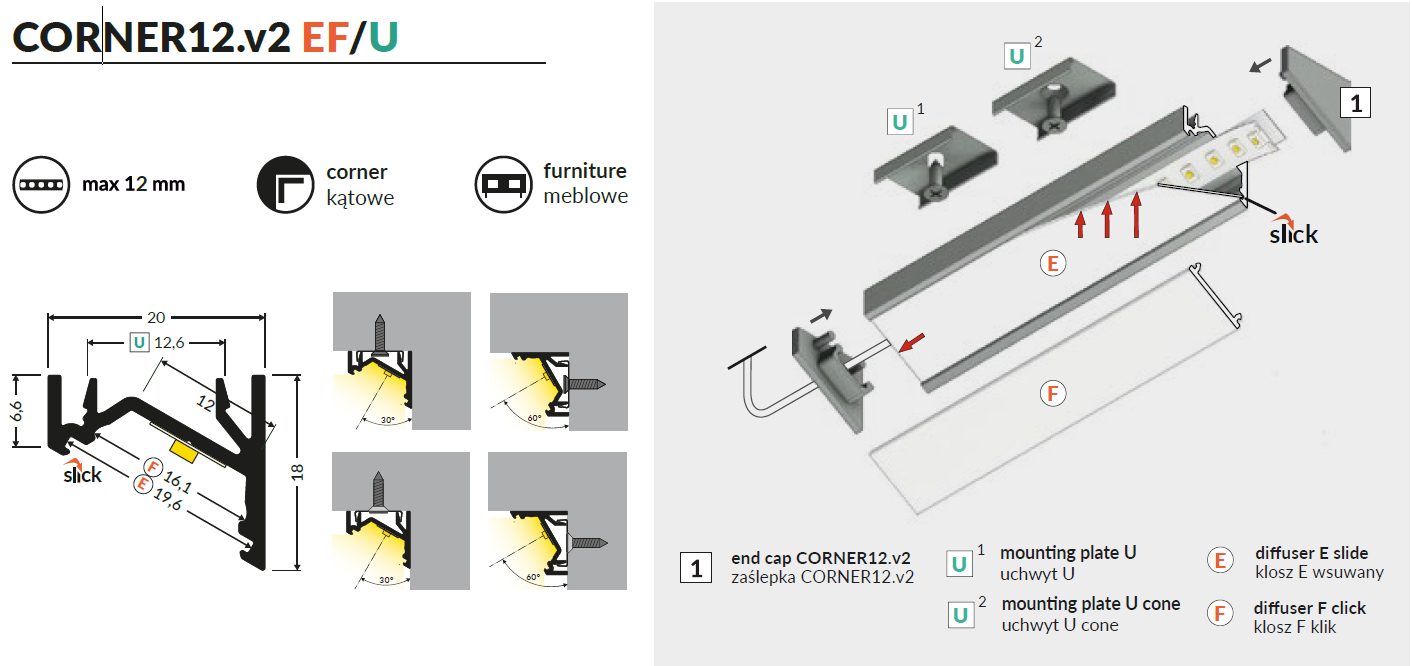

Список профилей с SLICK socket включает 30+ моделей по всем четырём семействам, которые мы используем: surface (SLIM8, SMART10, BEGTON12, SURFACE10.v2, SURFACE14.v2, SMART16, LINEA20, WIDE24, VARIO30-01/02/03, COMBO30-01), recessed (SMART-IN10, BEGTIN12, GROOVE10.v2, GROOVE14.v2, SMART-IN16, LINEA-IN20, VARIO30-06/07, LINEA-IN20 TRIMLESS, VARIO30-04/05), corner (QUARTER10, CABI12, CABI12 DUO, CORNER10.v2, CORNER12.v2, OMNI10, GLOW12 UP, GLOW12 DOWN) и tile-in (UP-TILE10, UP-MINI10, SKIRT10). Для проектов с большими длинами выбор профиля SLICK существенно сокращает время монтажа на объекте.

Источник: topmet.com/blog — SLICK socket

Что нужно решить до заказа

Результат определяют три выбора: тип профиля (накладной, встраиваемый, подвесной или мебельный), LED-лента (потребление на метр, цветовая температура, CRI) и рассеиватель (прозрачный, опал, сатин). Самая частая ошибка — купить профиль без спецификации ленты: внутренняя ширина профиля должна точно совпадать с шириной ленты, а отвод тепла рассчитан на конкретную мощность на метр.

Как мы работаем со SmartLight на Topmet

Везём профиль напрямую из Польши, без посредников. На каждый проект — оригинальная техдокументация, образцы профиля и рассеивателя, светотехнический расчёт в DIALux. Стандартный срок поставки — 2–4 недели от подтверждения заказа. Для средних и крупных партий логистика полностью на нас: таможня, застрахованный транспорт, сдача на объекте.

Практическая рекомендация

Если ведёте жилой проект с кессонными потолками, начните с Groove для контуров и Vario для зон перехода. На HoReCa-проектах с высокими потолками подвесной LINEA даёт лучшее соотношение эффекта и стоимости. Для встроенной мебели — кухни, дрессинги, библиотеки — LIPOD у нас стандарт.

Рассеиватель: как выбрать между прозрачным, опаловым и сатиновым

Рассеиватель решает, как глаз воспринимает свет, и его выбор важен как минимум не меньше самого профиля. Прозрачный рассеиватель оставляет ленту видимой и отдаёт максимум потока, но показывает отдельные точки светодиодов — он уместен там, где источник спрятан в шве и глаз не встречает его напрямую. Опаловый рассеиватель полностью скрывает точки и даёт ту самую сплошную «молочную» линию, которой мы ждём от чистого архитектурного света; цена — небольшая потеря потока, которую мы компенсируем выбором ленты. Сатиновый вариант — посередине: разумно скрывает точки и сохраняет ощущение чёткости.

Правило, которое мы применяем в SmartLight, простое: чем ближе рассеиватель к глазу и к ленте, тем больше опала; чем больше дистанция взгляда, тем спокойнее можно брать прозрачный. На лентах с высокой плотностью светодиодов даже сатин даёт приемлемую линию. Реальная плотность ленты, расстояние между рассеивателем и источником и угол взгляда уточняются по проекту, потому что именно от них зависит, читается линия сплошной или «бусинами».

• Прозрачный — скрытый источник, максимум потока, точки видны при прямом взгляде.
• Опаловый — сплошная равномерная линия, стандарт для открытого архитектурного света.
• Сатиновый — компромисс между чёткостью и маскировкой точек.

Планирование линий света: что решается на этапе проекта

Большинство проблем с алюминиевым профилем идут не от профиля, а от планирования, сделанного слишком поздно. Трассу линии света, точки питания и место драйвера нужно продумать до штукатурки или монтажа гипсокартона, а не после. Для встраиваемых и plaster-in профилей фрезеровку или нишу в ГКЛ закладывают на этапе исполнения; линия, «добавленная» позже, означает штробление, переделку и шов, который редко выходит чистым.

При планировании мы учитываем несколько вещей, которые согласуем с архитектором и электриком: куда приходит кабель питания и не требует ли общая длина инжекции напряжения в нескольких точках; где спрятан драйвер, чтобы он остался доступным для сервиса без вскрытия отделки; как обрабатываются углы и торцы линии, чтобы не появлялись тёмные зоны; и как заводится диммирование, если световой сценарий требует регулировки. Все эти размеры и точки уточняются по проекту, на основе реального плана, а не типовой схемы.

Деталь, на которую мы часто указываем: алюминиевый профиль поставляется фиксированными длинами и режется по размеру. Переходы между отрезками, угловые стыки и торцевые элементы закладываются заранее, чтобы линия читалась непрерывно. Для замкнутых контуров (например, периметра потолка) расчёт длин и угловых деталей делается по плану с размерами, до заказа.

Монтаж и обслуживание: что важно вдолгую

Хорошо выбранный профиль, смонтированный плохо, и выглядит плохо. Поверхность крепления должна быть ровной и жёсткой, потому что длинный алюминий повторяет форму основания: на волнистом гипсокартоне линия света будет казаться волнистой. Накладные профили крепятся механически — клипсами или вкручиванием в специальные зажимы, а не только на двусторонний скотч: клей сам по себе со временем сдаёт от тепла ленты. Шаг между точками крепления подбирается под профиль и положение, а у подвесных профилей добавляются комплекты подвеса; всё это уточняется по проекту.

Со стороны обслуживания главное преимущество системы с защёлкиваемым рассеивателем — доступ: рассеиватель можно снять для очистки или замены ленты, не демонтируя весь профиль. Рекомендуем держать запас той же ленты и того же рассеивателя, чтобы возможный ремонт спустя годы не вносил видимой разницы в цвете или текстуре. Сам алюминий практически не требует ухода; анодированная отделка хорошо переносит сухую чистку, а для мокрых зон выбираются профили и ленты с подходящим классом защиты — который мы специфицируем точечно, в зависимости от помещения.

Справочная таблица: семейства профиля, монтаж и применение

Сводка семейств Topmet по способу монтажа, с типовым применением для каждого. Семейства и классификация — из официального каталога topmet.com; используем их как стартовую сетку при спецификации.
